装置适用于发电厂、石油、化工、治金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（600），额定电流为4000A以下的发、供点系统中的配点、电动机集中控制、无功功率补偿使用的低压成套配电装置。
产品特点
a、主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm的9.2mm的安装孔，内部安装灵活方便。
b、装置的各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室，各室的作用相对独立。
c、水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
d、电缆隔室的设计使电缆上下进出均十分方便。

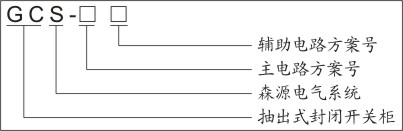

型号含义
技术参数
|
主电路额定电压（V） |
交流380（400、660） |
|
辅助电路额定电压（V） |
交流220 380（400）
直流110、220 |
|
额定频率（Hz） |
50（60） |
|
额定绝缘电压（V） |
660（1000） |
|
额定电流（A） |
水平母线 |
≤4000 |
|
垂直母线 |
1000 |
|
母线额定短时耐受电流（kA/1s） |
50、80 |
|
母线额定峰值耐受电流（kA/0.1s） |
105、176 |
|
工频试验电压（V/1min） |
主电路 |
2500 |
|
辅助电路 |
1760 |
|
母线 |
三相四线制 |
A.B.C.PEN |
|
三相五线制 |
A.B.C.PE.N |
|
防护等级 |
IP3L0.IP4L0 |
|
柜体尺寸 |
2200x（600 800 1000）
x600（800 1000） | |
