KYN28A-12型(GZS1)户内金属铠装中置移开式开关设备(以下简称开关柜)系三相交流50Hz的户内成套配电装置,用于接受和分配3-12千伏的网络电能并对电路实行控制保护及监测。本产品继电器小室面板上可安装各种类型的微机型综合继电保护装置,并可实现系统的智能化控制、具有遥控、遥测、遥信、及遥调功能,通过带有通信借口的CAN总线控制现场网络。并具有防止误操作断电路、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置送电和防止误入带电间隔,即简称的“五防”功能。访柜既能配用VSI(既ZN63)、ZN12V真空断路器,也可配置进口的VD4真空断路器与VC系列真空接触器。
产品特点 a、该产品为组装式结构设计,采用拉铆螺母和高强度螺栓联接组装而成,外壳采用瑞士进口的厚度为2mm敷铝锌钢板,门板材料为优质冷轧钢板并采用树脂粉末静电喷涂工艺,外形美观大方,安装维修方便。 b、板材经数控进口设备加工折弯工艺,使柜体比同类设备整体重量轻,机械强度好,外壳防护等级IP4X,且精度高,便于装配及实现材料统一化。 c、各高压隔室完全隔离,每个高压隔室在柜顶部装设各自的泄压板,保证内部电弧故障不会影响相邻隔室,保证设备及人身安全。开关柜各高低压隔室都有良好的密封措施,高压隔室内装有自动加热装置,保证柜内绝级体表面干燥。 d、可实现闭门操作。开关柜的各项正常操作,包括断路器分合闸、断路器手车推到工作位置和退出到试验/隔离装置,以及接地开关的分合闸,都要求在高压隔室门板开闭条件下进行,以保证人身安全。 e、柜体分为手车室、母线室、电缆室、继电器及仪表室。手车室后部装有接地的金属活门,手车抽出后,活门自动关闭;二次触头,随手车进出实现通、断;母线室与其它室隔开;电缆室位于后下部,便于敷设进出线电缆,底部装有接地母线;继电器及仪表室位于柜的前上部。 f、可抽出水平隔板及装卸母线室隔板,使得主母线的联接以及电缆、接地开关、避雷器、电流互感器等组件的安装和检修都可在开关柜正面进行,十分方便。 g、开关柜面板开有观察窗,可以看到断路器手车上的分/合按钮及断路器机械位置指示器以及弹簧的储能/释放状态指示器并可手动分/合断路器和储能。开关柜上二次线通过航空插座与手车的二次线连接,手车处于工作位置时,该触头采用多点接触,接触电阻小,散热性能好,能承受较大动热稳定电流。 h、手车与柜体绝缘结构配合,机械联锁安全可靠、灵活。手车在柜体内有断开、试验、工作位置、每一位置有定位装置,以保证联锁可靠。 i、柜内带电母线采用热缩套管套装,母线为铜质材料,搭接处镀锡。

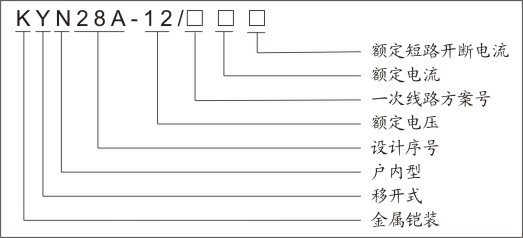

型号含义
技术参数
项目 |
单位 |
数据 |
额定电压(最高工作电压) |
kV |
3.6 |
7.2 |
12 |
额定绝 缘水平 |
1min工频耐受电压 |
kV |
24 |
32 |
42 |
雷电冲击耐受电压 |
kV |
40 |
60 |
75 |
额定频率 |
Hz |
50 |
主母线额定电流 |
A |
630,1250,1600,2000,2500,3150 |
分支母线额定电流 |
A |
630,1250,1600,2000,2500,3150 |
4s热稳定电流(有效值) |
kA |
20,25,31.5,40,50 |
额定动稳定电流(峰值) |
kA |
50,63,80,100,125 |
防护等级 |
外壳为IP4X | |
